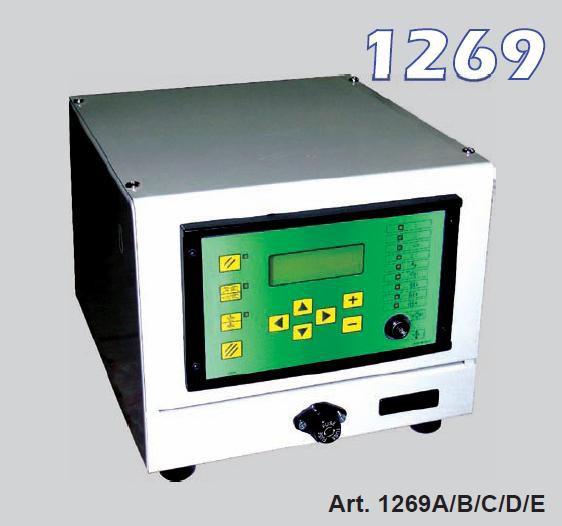

Блок управління TE550 на потужність машини 125 кВА при ПВ 50% - TECNA 1269D

Блок управління TE550 на потужність машини 125 кВА при ПВ 50% - TECNA 1269D

Блок управління TE550 являє собою мікропроцесорний блок керування зварювальним процесом, і призначений для оснащення контактних зварювальних машин. Завданням блоку управління є управління робочими вузлами зварювального агрегату, зокрема, керованими діодами, які виконують функцію регулювання зварювального струму. Універсальність блоку управління зварювальним процесом TE550 дозволяє застосовувати його на різних типах зварювальних машин. Він може встановлюватися не тільки на зварювальні машини для рельєфного зварювання і точкового зварювання, але і на шовні зварювальні машини, а також на послідовні контактні зварювальні машини. Більш того, він може працювати з пристроями регулювання потужності по постійному струму та фіксованого струму (опціонний). Для поліпшення процесу регулювання зварювального блоку управління в автоматичних машинах, кількість входів і виходів може бути збільшено. У блоці управління можна зберігати до 250 різних програм зварювання, 31 з яких можна викликати безпосередньо з зовнішніх пристроїв керування. Кожна програма може містити кілька програмованих параметрів, що описує робочий цикл машини. Додатково до стандартного 4-стадийному зварювального циклу блок управління дозволяє здійснювати зварювальний процес з попередньою подачею зварювального струму, подачею зварювального струму після завершення зварювання, зі створенням наростаючих/падаючих і імпульсних характеристик.

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Спрощене програмування з використанням 6 клавіш і буквено-цифровий РК-дисплея з підсвічуванням;
• Синхронізація управління з керуючими діодами і регулювання фази струму;
• Збереження 250 програм зварювання, 31 з яких можна викликати безпосередньо з зовнішніх пристроїв;
• 25 програмованих параметрів у кожній програмі;
• Функції наростаючих/падаючих і імпульсних характеристик, подачі зварювального струму до і після зварювання, а також регулювання часу зварювання за полупериодам;
• Висновок середньоквадратичного (RMS-) значення зварювального струму в кА і відповідного кута відсічки;
• Три операційні режими: стандартний, при струмі постійної величини і при фіксованій енергії;
• Можливість встановлення меж зварювального струму або кута відсічки;
• Функція подвійного робочого ходу;
• Функція покрокового збільшення струму для компенсації зносу електрода з програмованою кривої;
• Функція компенсації струму у вторинній ланцюга; мОдиночный і автоматичний цикли. Функції WELD і NO WELD;
• Регулювання затримки після першої установки;
• Управління п'ятьма електромагнітними клапанами (24 В пост., макс. 5 Вт) із захистом від виходу КЗ;
• Функція автоналаштування під мережеву частоту 50/60 Гц;
• Послідовний інтерфейс передачі даних через порти RS232 або RS485 з оптичною ізоляцією;
• Вихід на встановлюваний за окремим замовленням пропорційний електромагнітний клапан;
• Перемикач вибору педального або ручного керування;
• Вибір мови інтерфейсу: італійська, англійська, французька, німецька, іспанська, угорська, шведська , португальська та російська;
• Можливість оновлення апаратно-програмного забезпечення блоку управління з установкою відповідного програмного забезпечення;
• Активація та контроль зачищення електродів (опціонна функція);
